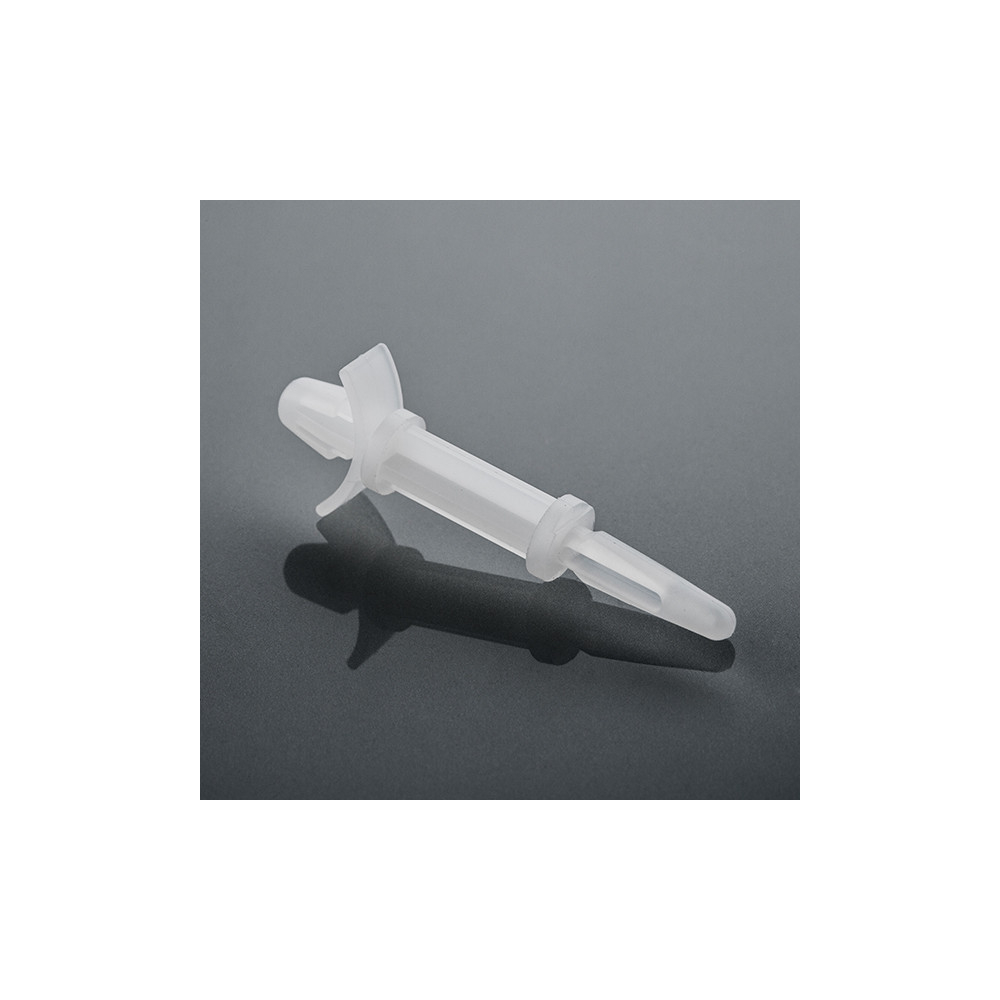

GLNCBS Series - Locking Circuit Board Support I

PCB Support - Spacer - Extended Non-Locking Bayonet with Locking Arrowhead

Artikel Nr.	Cross-Ref.	Material	Farbe	A	Bohrung oben	Bohrung unten	Plattenstärke oben	Plattenstärke unten	VPE
GLNCBS-3-01	LNCBS-3-01	PA66 UL94V2	Natural	4,8	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-3-19	LNCBS-3-19	PA66 UL94V0	Natural	4,8	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-4-01	LNCBS-4-01	PA66 UL94V2	Natural	6,4	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-4-19	LNCBS-4-19	PA66 UL94V0	Natural	6,4	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-6-01	LNCBS-6-01	PA66 UL94V2	Natural	9,5	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-6-19	LNCBS-6-19	PA66 UL94V0	Natural	9,5	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-8-01	LNCBS-8-01	PA66 UL94V2	Natural	12,7	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-8-19	LNCBS-8-19	PA66 UL94V0	Natural	12,7	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-10-01	LNCBS-10-01	PA66 UL94V2	Natural	15,9	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-10-19	LNCBS-10-19	PA66 UL94V0	Natural	15,9	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-12-01	LNCBS-12-01	PA66 UL94V2	Natural	19,1	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-12-19	LNCBS-12-19	PA66 UL94V0	Natural	19,1	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-14-01	LNCBS-14-01	PA66 UL94V2	Natural	22,2	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000
GLNCBS-14-19	LNCBS-14-19	PA66 UL94V0	Natural	22,2	4.0 +/- 0.08	4.75 +/- 0.08	1,57	0.79-1.98	1000

Referenz GLNCBS Series

Datenblatt

Baugleich zu Richco / Essentra Serie: LNCBS
Verpackungs- und Preiseinheit: 1000
Funktionsmaß "A" oder "L" (falls vorhanden): 3 ≙ 4,8mm; 4 ≙ 6,4mm; 5 ≙ 7,9mm; 6 ≙ 9,5mm; 7 ≙ 11,1mm; 8 ≙ 12,7mm; 9 ≙ 14,3mm; 10 ≙ 15,9mm; 12 ≙ 19,1mm; 14 ≙ 22,2mm

Besondere Hinweise
